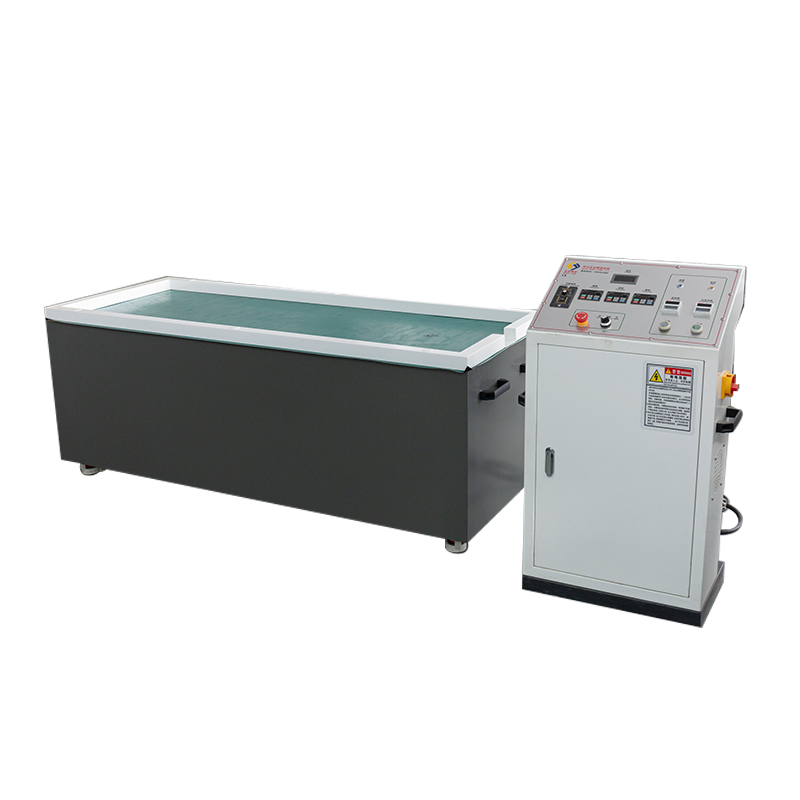

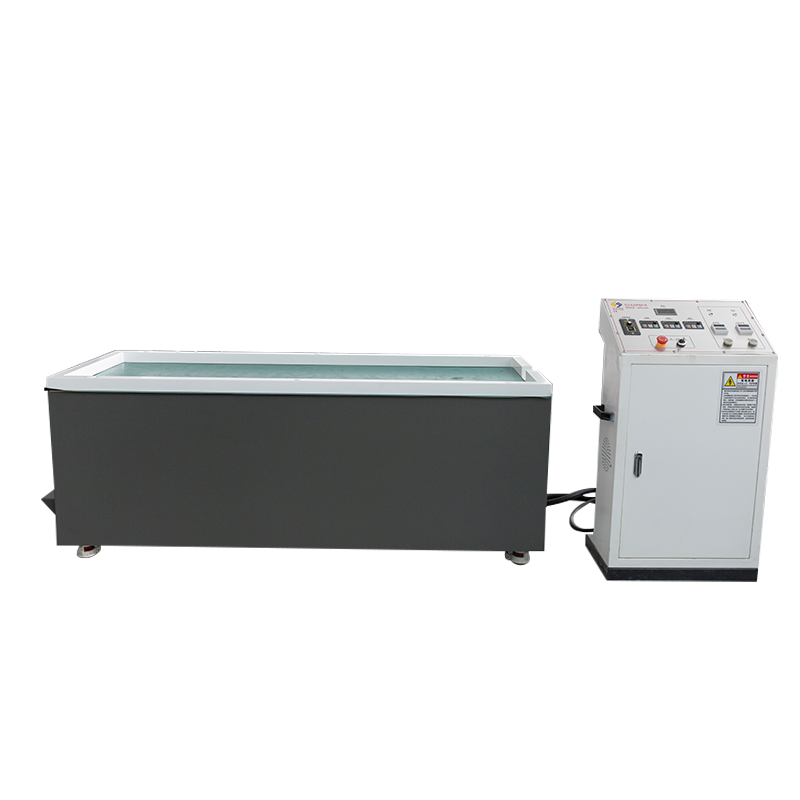

دستگاه براق کننده صنعتی مغناطیسی رفت و برگشتی افقی SY1200

فناوری موقعیت‌یابی و ترجمه: SY1200 اولین دستگاه از این سری است که دارای مسیر حرکت مرکب است که «ترجمه رفت و برگشتی چرخش مغناطیسی» را ترکیب می‌کند. این به طور خاص برای حل چالش های تکمیل سطح برای اجزای شفت بلند، لوله ای و آرایه ای (مانند ریل های راهنمای دقیق، کاتترهای پزشکی، هیت سینک های دراز) طراحی شده است. مکانیسم ترجمه منحصر به فرد میدان مغناطیسی را در یک حرکت رفت و برگشتی خطی در سراسر بستر هدایت می کند، مناطق مرده سنگ زنی یا "الگوهای گورخر" را که اغلب در میدان های مغناطیسی ساکن دیده می شوند حذف می کند، و زبری ثابت (Ra) را در طول کل قطعه کار تضمین می کند.

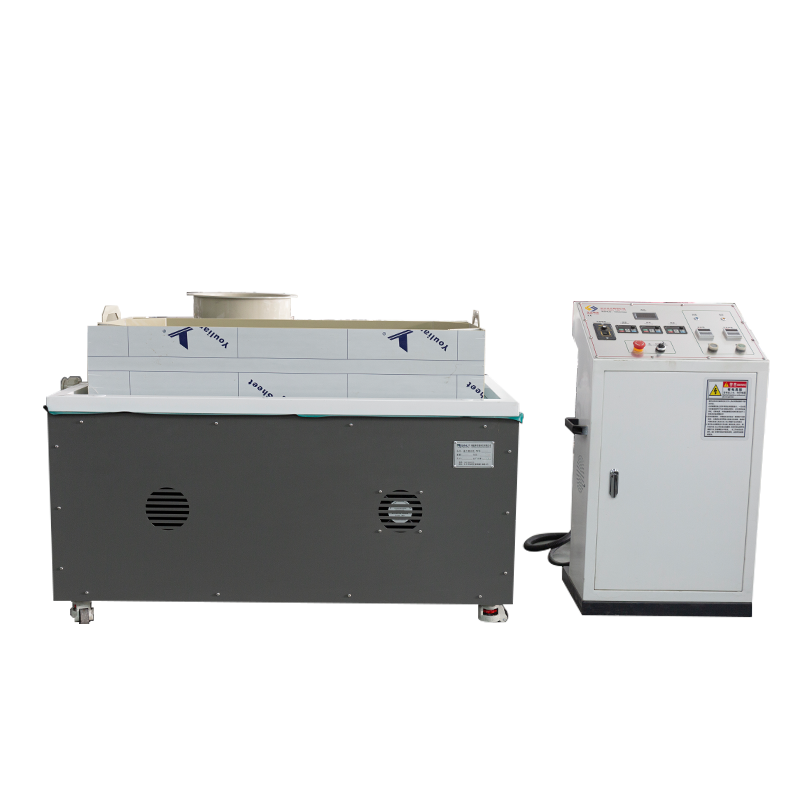

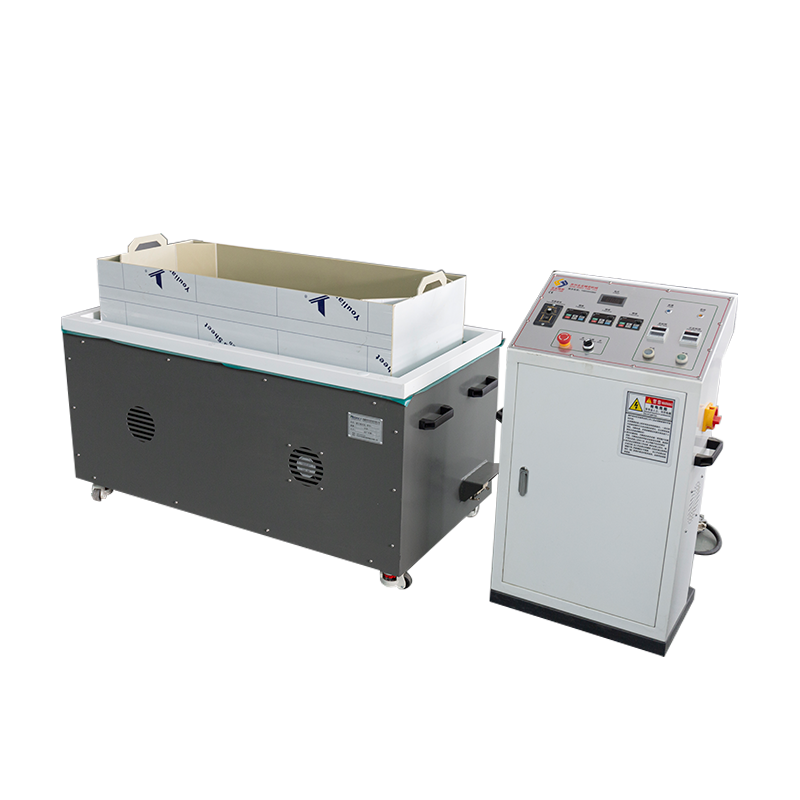

ظرفیت و پیکربندی تخت: با طراحی تخت افقی باز، واحد یک میز کار 1100*620 میلی متری را ارائه می دهد و به صورت استاندارد با مخزن سنگ زنی مستطیلی بزرگ به ابعاد 1000*500*250 میلی متر عرضه می شود. حداکثر ظرفیت پردازش به مقدار مرجع 0-35 کیلوگرم افزایش یافته است. این نسبت ابعاد امکان پردازش صاف قطعه کار به طول نزدیک به 1 متر را فراهم می کند و از درهم تنیدگی قطعه کار جلوگیری می کند و راندمان حجمی در هر دسته را به طور قابل توجهی بهبود می بخشد.

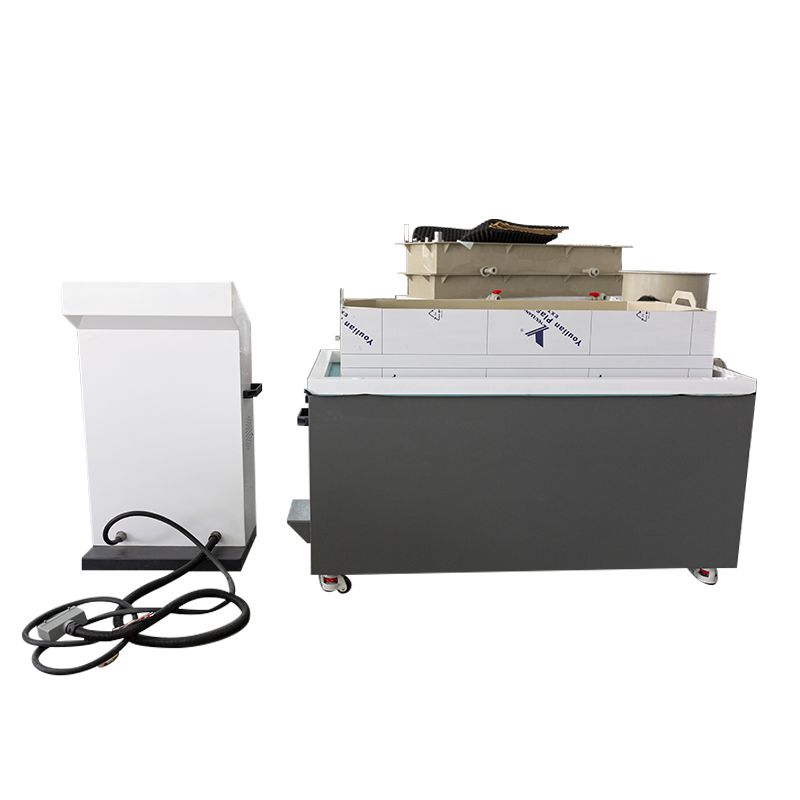

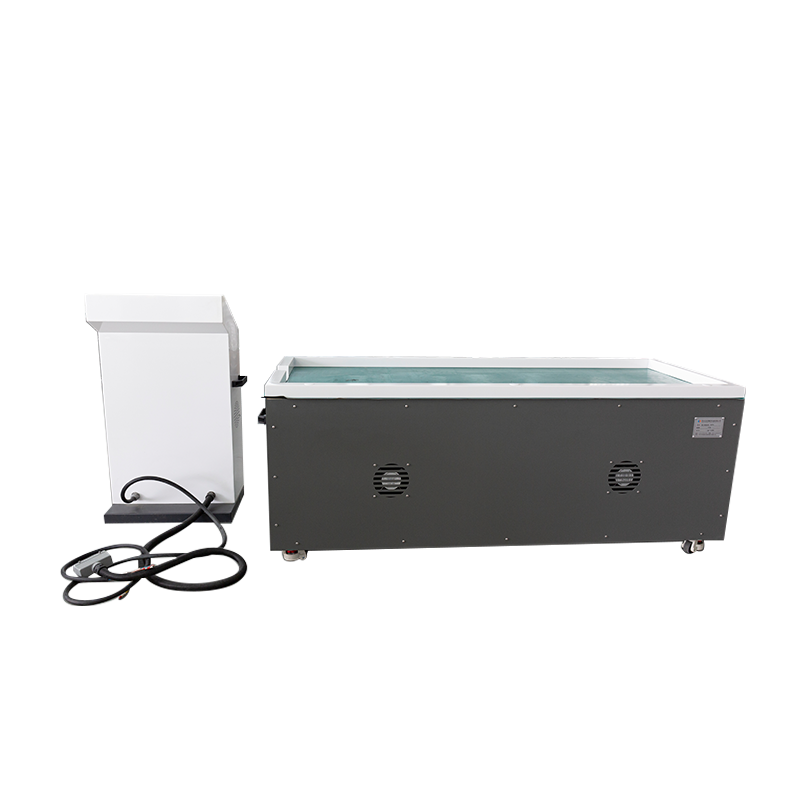

Split Architecture & Power: برای انطباق با محیط های صنعتی پر تقاضا، SY1200 یک معماری مکانیکی-الکتریکی تقسیم شده را اتخاذ می کند. اندازه دستگاه اصلی 1200 * 720 * 730 میلی متر است ، در حالی که واحدهای کنترل دقیق در یک کابینت جداگانه (550350980 میلی متر) قرار دارند. این طراحی به طور موثر اجزای الکتریکی را از ارتعاشات مکانیکی با فرکانس بالا و پاشش مایعات جدا می کند. با استفاده از یک موتور صنعتی 4KW و منبع تغذیه سه فاز AC380V، گشتاور کافی برای حرکت ترکیبی تحت بارهای سنگین فراهم می کند.
کنترل و پایداری فرآیند: سیستم از تنظیم سرعت فرکانس متغیر 0-60 هرتز با کنترل یکپارچه برای چرخش رو به جلو/عکوس و ترجمه پشتیبانی می کند. با وزن خالص 380 کیلوگرم، تخت سنگین استحکام فوق العاده ای را برای انتقال ضربات طولانی فراهم می کند، تعادل دینامیکی را حتی در بار کامل 35 کیلوگرم تضمین می کند و طول عمر اجزای انتقال مکانیکی را افزایش می دهد.

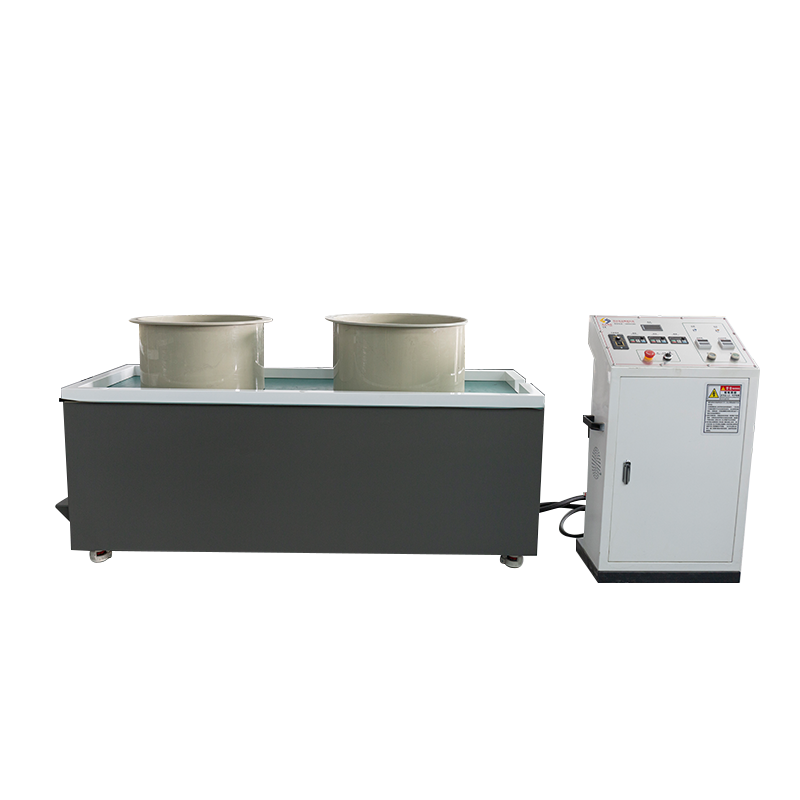

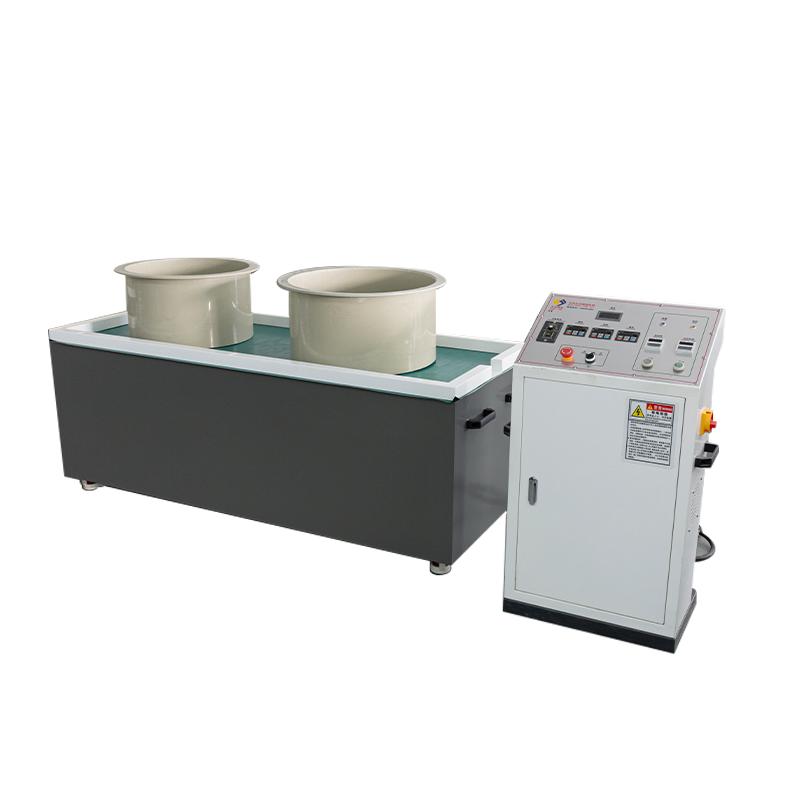

تهیه استاندارد: این بسته کاملاً مطابق با استانداردهای صنعتی تحویل داده می شود، این بسته شامل 8 کیلوگرم پین مغناطیسی فولاد ضد زنگ SUS304 و 50 کیلوگرم مایع سنگ زنی تخصصی است. پیکربندی استاندارد شامل 2 ظرف سنگ زنی مستطیلی، 1 غربال جداکننده و 1 جداکننده پین ​​است که امکان تولید انبوه فوری قطعات دراز را پس از نصب فراهم می کند.
